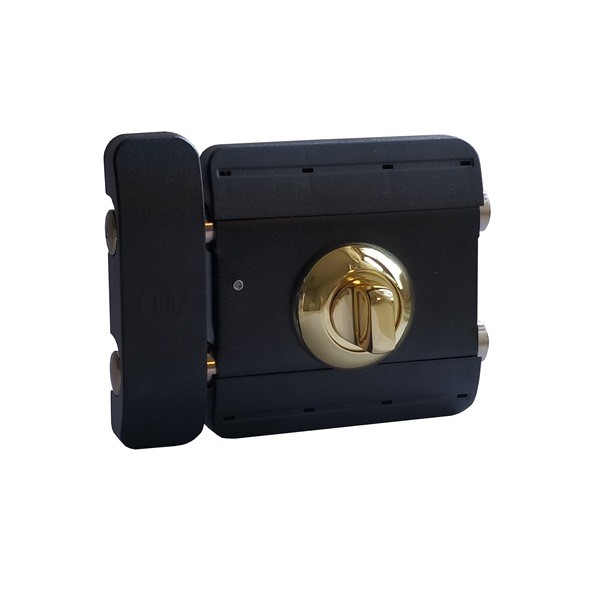

Цилиндровый накладной замок "Барьер-Каре" класса 4 по ГОСТ 538-2001, 5089-2011 предназначен для установки на правые и левые двери толщиной 30-70 мм, открывающиеся как внутрь, так и наружу. Цилиндровый замок Барьер обладает высокой взломостойкостью, благодаря своим конструктивным особенностям. Замок состоит из крышки, засова, основания, механизма секретности и запорной планки. Крышка выполнена из 2-х мм стали. На ней винтами закреплена ручка, шайба с поводками, пружина фиксации поводков. Ручка имеет квадратный вал (6х6 мм), которой поворачивает шайбу с двумя поводками. Эти поводки, при вращении ручки, взаимодействуют с гребенкой засова и перемещают его. Эти же поводки служат для фиксации засова в положении замка «закрыто». Засов представляет собой два проходящих через весь замок стальных стержня длиной по 160 мм и диаметром 17,8 мм, разнесённых на 56 мм. В стержнях выполнены радиальные глухие отверстия, в которые вставлены направляющие для гребенки засова. В одном  стержне засова с торцов выполнены отверстия, в которые установлены свободно вращающиеся твердосплавные ролики, защищающие засов от перепиливания.

Гребенка выполнена из 2 мм стали и имеет «» -образную форму. С одной стороны гребенки имеются пазы для поводков с приводом от ручки, а с другой стороны - от поводка механизма секретности.  Гребенка вставлена между направляющими и поджимается в исходное состояние двумя цилиндрическими пружинами, одетыми на направляющие. Особенностью гребенки является то, что она защищена от криминального отжима в любом положении засова. Для этого, со стороны механизма секретности, в гребенке выполнено окно, в нижнюю кромку которого, при попытке отжать гребенку, упирается поводок механизма секретности. Это  препятствует  выводу из зацепления гребенки с поводками ручки. На основании замка закреплен механизм секретности. Крепление производится изнутри фиксирующими отгибными элементами,  допускающее, при необходимости, замену механизм секретности замка. Сам механизм секретности представляет собой апробированную конструкцию с 11 парами разнесенных по всей окружности кодовых штифтов и трубчатым ключом. Аналогичный механизм секретности применяется в известных замках «Барьер-4».

Небольшое отличие связано только с тем, что в механизме установлен один поводок, а не два. Важным моментом является то, что ось ключевого отверстия механизма секретности смещена относительно оси ручки, что является элементом защиты замка от такого метода криминального взлома, как сверление. Основание соединяется с крышкой замка двумя заклепками, которые легко переустановить при замене, например, механизма секретности. Естественно, что силовое крепление крышки замка к основанию осуществляется четырьмя болтами М8 при монтаже замка на дверь. Эти болты, после окончания установки замка, закрываются декоративными накладками.

В зависимости от конструкции косяка двери замок может применяться с двумя видами запорной планки, а именно плоской или объемной. Плоская планка имеет два овальных отверстия под стержни засова и крепится к косяку дверного блока под прямым углом к плоскости двери. Объемная запорная планка (штампованная деталь, огибающая стержни засова) устанавливается на плоскость косяка параллельную плоскости двери. При необходимости подгонка плоскости установки замка к плоскости установки объемной запорной планки производится с помощью проставок под замок (опционная деталь). Крепится такая запорная планка тремя винтами М8. Болты закрываются декоративной накладкой. Кроме того, надо заметить, что снять слепок с трубчатого ключа, который применяется в замках «Барьер», - большая проблема. Технические характеристики: сечение засова равно 500 кв.мм; вылет засова равен 33 мм, защита от высверливания и отмычек-есть, время безотказной работы не менее 100 000 циклов. Количество кодовых комбинаций, более 4 000 000 млн. Гарантия 24 месяца.

 Комплект поставки:

• Замок (с установленной поворотной ручкой) 1 шт,
• Планка запорная объемная 1 шт,
• Ключи 5 шт (длина стержня ключа 96мм),
• Болт М8х20 ГОСТ 7805-70 6 шт,
• Болт М8х30 ГОСТ 7805-70 1 шт,
• Шайба 8,4 ГОСТ 10450-78 7 шт,
• Заклепка-гайка М8 7 шт,
• Винт М5х6 2 шт,
• Накладка декоративная на замок 1 шт,
• Накладка декоративная на объемную запорную планку 1 шт,
• Бронепластина (2 мм), (ОПЦИЯ)
• Накладка на ключевое отверстие с крепежом 1 шт,
• Ручка поворотная с крепежом 1 шт,
• Паспорт 1 шт.
